Bauplan für Garderobe aus Rohren No.4
mit Kleiderstange und Schuhregal
Bequem auf Kleiderbügeln hängen Jacken und Mäntel auf der Rohr-Kleiderstange aus diesem DIY Bauplan. Schuhe finden Platz auf einem stylischen Industrial Schuhregal. Stabile Stahlrohre und Temperguss Fittings sind die Basis für diese belastbare DIY-Lösung.
Das Schuhregal besteht aus mehreren geschlossenen Rohrkreisen, was spezielle Fittings nötig macht, sog. Verschraubungen, und eine besondere Reihenfolge beim Zusammenbau. Diese wird unten erklärt.
Kurz zu den Abmessungen: Die Kleiderstange ist circa 216 cm breit (von Flanschaußenkante zu Flanschaußenkante). Das Schuhregal hat mit der Stückliste von unten circa 107 x 53 x 38 cm (BxHxT).
Stückliste zur DIY Garderobe aus Rohren No.4 mit Kleiderstange und Schuhregal
Temperguss Fittings 1/2" für die Kleiderstange
| Anzahl | Fitting Nr. | Bezeichnung und Link |
|---|---|---|
| 2x | 90 | Winkel 90°, I/I, 1/2" |
| 1x | 130 | T-Stück 90°, I/I/I, 1/2" |
| 3x | 323 | Dreieck-Flansch, 1/2" |
| 9x | Zierschraube mit Dübel |
Rohre mit Gewinde für die DIY Kleiderstange
| Anzahl | Länge (mm) | Bezeichnung und Link |
|---|---|---|
| 3x | 250 mm | Stahlrohr 1/2" |
| 2x | 1000 mm | Stahlrohr 1/2" |
Temperguss Fittings 1/2" für das Schuhregal
| Anzahl | Fitting Nr. | Bezeichnung und Link |
|---|---|---|
| 4x | 95 | Winkelverschraubung 90°, I/I, 1/2" |
| 12x | 130 | T-Stück 90°, I/I/I, 1/2" |
| 4x | 240 | Reduziermuffe, I/I/I, 3/4"-1/2" |
| 4x | 330 | Verschraubung, I/I, 1/2"" |
| 4x | Kunststoff-Gleiter für 3/4" |
Rohre mit Gewinde für das DIY Schuhregal
| Anzahl | Länge (mm) | Bezeichnung und Link |
|---|---|---|
| 8x | 40 mm | Stahlrohr 1/2" |
| 8x | 60 mm | Stahlrohr 1/2" |
| 8x | 200 mm | Stahlrohr 1/2" |
| 4x | 1000 mm | Stahlrohr 1/2" |
Bauteile Kleiderstange G4 bestellen
- Lieferumfang: Bauteile aus obiger Stückliste
- Material: Temperguss / Stahl (roh)
- Farbton: Anthrazit/Stahlgrau
- Materialoberfläche: sandgestrahlt, passend zu Fittings
61,60 €
inkl. MwSt, zzgl. Versandkosten
- 4,5 kg
- lieferbar
- Lieferzeit: 2-5 Werktage1
Bauteile Schuhregal G4 bestellen
- Lieferumfang: Bauteile aus obiger Stückliste
- Material: Temperguss / Stahl (roh)
- Farbton: Anthrazit/Stahlgrau
- Materialoberfläche: sandgestrahlt, passend zu Fittings
144,80 €
inkl. MwSt, versandkostenfrei in bestimmte Länder
Versandkostenfrei in folgende Länder: Deutschland
- 10 kg
- lieferbar
- Lieferzeit: 2-5 Werktage1
...oder anpassen
Passt soweit, aber es sollen andere Abmessungen sein oder Änderungen im Aufbau?
Kein Problem. Gerne machen wir ein Angebot für die benötigten Bauteile. Schreiben Sie uns einfach:

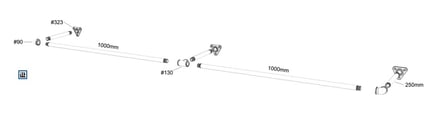

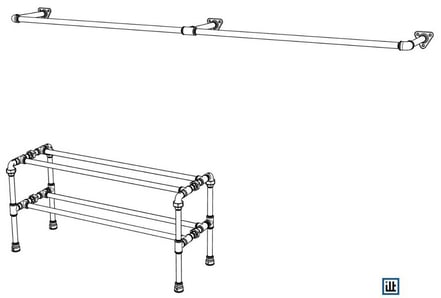

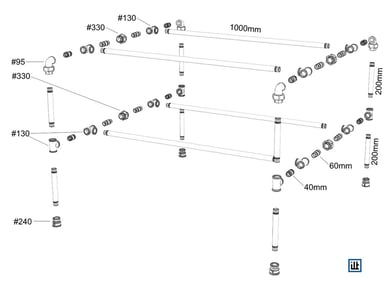

Anleitung und Explosionszeichnung zur Garderobe aus Rohren No.4
Step-by-Step Bauanleitung Rohrmöbel-Garderobe
- Recht schnell gebaut ist die Kleiderstange. Dazu die beiden langen Rohre mit dem T-Stück verschrauben und rechts und links je einen 90°-Winkel aufschrauben.
- Nun die drei 250 mm Rohre in die freien Abgänge der Winkel und des T-Stücks einschrauben. Die zur Wand zeigenden Rohre in Einschraubrichtung ausrichten, dabei ruhig den Hebel nutzen und das Ganze noch etwas fester verschrauben.
- Dann noch die drei Flansche aufschrauben, in der Höhe ausrichten (am besten mit einem Zollstock mit Referenzpunkt am Querrohr messen) und an der Wand verdübeln.
- Beim Schuhregal muss die Reihenfolge beachtet werden. Man baut zunächst vier einzelne Baugruppen, je zwei für das Ober- und das Mittelteil, und fügt diese dann über die Verschraubungen zusammen. Die Verschraubungen (hier die Nummern 95 und 330) bitte erst mal noch zusammengebaut lassen.
- Für die beiden Oberteile je ein 1000 mm Rohr mit zwei T-Stücken versehen. Dann die 40mm und die 60 mm in jeweils einen Abgang jedes T-Stücks schrauben, so dass die 40 mm nach außen und die 60 mm nach innen zeigen.
- Auf die 40 mm Rohrstücke jetzt je eine Winkelverschraubung Nr. 95 schrauben, so dass die große Überwurfmutter nach unten zeigt.
- Nun hat man zwei Teile, die an den 60 mm Rohrstücken mit je einer Verschraubung Nr. 330 verbunden werden. Diese dazu auf einseitig aufs Rohr schrauben und erst jetzt die Überwurfmutter lösen. Das lose Teil auf das 60 mm Rohr der anderen Seite schrauben und dabei darauf achten, dass die Überwurfmutter auf einer der beiden Seiten montiert ist. Mit Hilfe der Überwurfmutter können nun beide Seiten verbunden werden. Hört sich kompliziert an? Ist es eigentlich nicht, das erschließt sich beim Machen von selbst.
- Die Schritte 5 bis 7 wiederholen sich nun für die mittlere Ebene, nur dass hier seitlich T-Stücke statt Winkelverschraubungen verwendet werden.
- Die T-Stücke der mittleren Ebene senkrecht ausrichten und in die Abhänge nach oben je ein 200 mm Rohr einschrauben.
- Jetzt die Winkelverschraubungen am Oberteil auseinander bauen und das jeweilige Einzelteil auf die gerade eingeschraubten Rohre schrauben. Nun können Ober- und Mittelteil analog zu vorher verbunden werden.
- Das Schuhregal ist jetzt fast fertig: Noch die Rohre nach unten einschrauben und die Reduziermuffen aufschrauben.
- Zum Schutz der Böden nun noch die Kunststoff-Gleiter in das breite Innengewinde der Reduziermuffe einbringen. Das kann mit etwas Kraft gesteckt oder geschraubt oder mit einem Schonhammer vorsichtig eingeklopft werden.
ilTubo's Tipps
- Anstelle der Dreieck-Flansche lassen sich natürlich ebenso gut der Wandflansch Nr. 324 oder, für noch stabilere Verdübelung an der Wand, der Industrieflansch Nr. 321 mit unserem Befestigungs-Kit verwenden.
- Vielfältig gestalten lassen sich die Fußabschlüsse. Neben der oben gezeigten Varianten können z. b. Bodenflansche Nr. 321o mit selbstklebenden Flanschpads aus Filz oder normale Muffen Nr. 270 mit Kunststoff-Gleiter zum Einsatz kommen.
- Bei glatten Böden können auf die Kunststoff-Gleiter noch selbstklebende Filze aufgebracht werden.
- Die Universalschrauben aus der Stückliste eignen sich auch zur Befestigung der Kleiderstange an Gipskarton-Wänden. Für Stein-/Betonwände eignen sich auch Zierschrauben.
- Bis zu Spannweiten von 150 bis 160 cm kann die Rohr-Kleiderstange problemlos auch ohne die mittlere Wandbefestigung geplant werden.
- Da das Schuhregal und die Kleiderstange mit Feuchtigkeit in Kontakt kommen werden, empfehlen wir einen Schutz der Rohre. Dazu eignet sich, nach Anwendung eines nicht-korrosiven Reinigers, ein Leinöl-Firnis oder ein auftrocknendes Wachs.
Technische Informationen und viel Wissenswertes rund um DIY Rohrmöbel-Projekte gibt es unter: www.iltubo.de/projektinfos/
